氟塑料合金是耐腐蝕材料,我單位選用該材料生產的FSB、FSB-L韓氏氟塑料合金離心泵，具有特強的耐腐性，且機械強度高、不老化、無毒素分解，可輸送任意濃度的酸、堿液、氧化劑及其他腐蝕性介質，因而廣泛適用于化工、石油、制藥、農藥、冶煉、染料、造紙、電鍍、食品等行業 。
FSB型氟塑料合金泵產品特點
FSB型氟塑料合金泵由泵體,葉輪,合蓋,密封件,支架,泵軸,邊軸器,吊緊螺栓,螺母,底板組成。
1、泵體：左右兩邊連接部分內埋鋼質法蘭圈各一只模壓塑料合成金制成。
2、合蓋右邊一側內埋一只不銹鋼（1Cr18Ni9Ti）模壓塑料合金而成。
3、葉輪：采用接軸連接方法，金屬軸為優質鋼精加工后外包塑料合成金模壓而成，使葉輪與金屬接軸牢固地結為一體，保證軸根與葉輪后部承受隨旋轉時的扭矩力，這樣介質浸濕部分為塑料合金。
4、機械密封：采用WB2型、ST型不用冷卻水可調式端面密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。

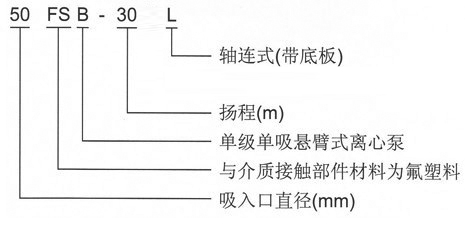

FSB型氟塑料合金泵型號意義
FSB型氟塑料合金泵性能參數
|
規格 型號 |
流量m3/h |
揚 程 m |
入 口 mm |
出 口 mm |
配用 功率 kw |
轉 速 r/min |
氣蝕 余量 m |
效 率 % |
|
25FSB-10L |
1.5 |
10 |
25 |
20 |
1.5 |
2900 |
4.5 |
29 |
|
25FSB-18L |
3.6 |
18 |
25 |
20 |
1.5 |
2900 |
4.5 |
27 |
|
40FSB-15L |
5 |
15 |
40 |
32 |
1.5 |
2900 |
4.5 |
51 |
|
40FSB-20L |
10 |
20 |
40 |
32 |
3 |
2900 |
4 |
47 |
|
40FSB-30L |
10 |
30 |
40 |
32 |
3 |
2900 |
4 |
55 |
|
40FSB-40L |
10 |
40 |
40 |
32 |
5.5 |
2900 |
4.5 |
35 |
|
40FSB-50L |
10 |
50 |
40 |
32 |
7.5 |
2900 |
4.5 |
33 |
|
50FSB-20L |
20 |
20 |
50 |
40 |
3 |
2900 |
3 |
55 |
|
50FSB-25L |
15 |
25 |
50 |
40 |
4 |
2900 |
4 |
64.5 |
|
50FSB-30L |
15 |
30 |
50 |
40 |
4 |
2900 |
4 |
70 |
|
50FSB-40L |
15 |
40 |
50 |
40 |
5.5 |
2900 |
4.5 |
39 |
|
50FSB-50L |
15 |
50 |
50 |
40 |
7.5 |
2900 |
4.5 |
38 |
|
65FSB-32L |
29 |
32 |
65 |
50 |
5.5 |
2900 |
3.5 |
45 |
|
65FSB-40L |
29 |
40 |
65 |
50 |
11 |
2900 |
4 |
53 |
|
80FSB-20L |
50 |
20 |
80 |
65 |
5.5 |
2900 |
4 |
72 |
|
80FSB-30L |
50 |
30 |
80 |
65 |
7.5 |
2900 |
4 |
64 |
|
80FSB-34L |
50 |
34 |
80 |
50 |
11 |
2900 |
4 |
65 |
|
80FSB-40L |
50 |
40 |
80 |
50 |
11 |
2900 |
4.5 |
67 |
|
80FSB-50L |
50 |
50 |
80 |
50 |
15 |
2900 |
4.5 |
65 |
|
100FSB-15L |
80 |
15 |
100 |
65 |
11 |
2900 |
4.5 |
72 |
|
100FSB-30L |
100 |
30 |
100 |
80 |
15 |
2900 |
4 |
74 |
|
100FSB-40L |
100 |
40 |
100 |
80 |
22 |
2900 |
4 |
74 |
|
100FSB-50L |
100 |
50 |
100 |
80 |
30 |
2900 |
4.5 |
72 |
|
125FSB-12L |
90 |
12 |
125 |
80 |
7.5 |
1450 |
4.5 |
73 |
|
125FSB-40L |
150 |
40 |
125 |
80 |
37 |
2900 |
4 |
78 |
|
規格 型號 |
流量m3/h |
揚 程 m |
入 口 mm |
出 口 mm |
配用 功率 kw |
轉 速 r/min |
氣蝕 余量 m |
效 率 % |
|
25FS-16 |
3.6 |
16 |
25 |
25 |
1.5 |
2900 |
4 |
41 |
|
40FS-16 |
7.2 |
15.7 |
40 |
25 |
1.5 |
2900 |
4 |
50 |
|
50FS-25 |
14.4 |
25 |
50 |
40 |
3 |
2900 |
4 |
52 |
|
50FS-40 |
14.4 |
40 |
50 |
40 |
5.5 |
2900 |
4 |
46 |
|
65FS-25 |
28.8 |
25 |
65 |
50 |
5.5 |
2900 |
4.5 |
63 |
|
65FS-25A |
26.2 |
21.5 |
65 |
50 |
5.5 |
2900 |
4.5 |
61 |
|
65FS-40 |
28.8 |
39.5 |
65 |
50 |
11 |
2900 |
4 |
64 |
|
65FS-40A |
26.2 |
32 |
65 |
50 |
7.5 |
2900 |
4 |
58 |
|
80FS-38 |
54 |
38 |
80 |
65 |
15 |
2900 |
4 |
68 |
|
80FS-38A |
49.1 |
30.5 |
80 |
65 |
11 |
2900 |
4 |
66 |
|
100FS-37 |
100.8 |
36.5 |
100 |
80 |
18.5 |
2900 |
4.5 |
78 |
|
100FS38A |
92.8 |
25.8 |
100 |
80 |
15 |
2900 |
4.5 |
73 |
|
100FS-57 |
100.8 |
57 |
100 |
80 |
30 |
2900 |
4 |
69.4 |

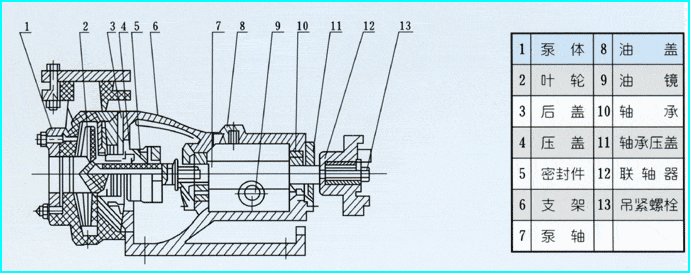

FSB型氟塑料合金泵結構圖
韓氏泵業公司化工耐腐泵選型須知:
一、氟塑料合金泵產品名稱與型號，氟塑料合金泵管道口徑，氟塑料合金泵使用揚程，氟塑料合金泵電機功率（KW），氟塑料合金泵電機轉速（r/min），氟塑料合金泵電壓〔V〕，氟塑料合金泵使用的吸程，氟塑料合金泵使用的介質名稱、比重、粘度、腐蝕性、毒性
二、若已經由設計單位選定我公司的氟塑料合金泵型號，請按氟塑料合金泵型號直接向韓氏泵業公司營銷部訂購。
三、請盡量提供詳細的產品使用要求，以便我們選型的正確性，提高使用的效率。
感謝您訪問韓氏泵業的網站【http://www.pcjgfjn.cn/】,如有任何疑問.您可以致電0523-84669288,我們會用心做好每一件事情。
